Условие:
По заданным линейному напряжению и значениям нагрузок определить линейные токи и ток в нейтральном проводе, активную мощность всей цепи и каждой фазы отдельно, построить векторную диаграмму токов и напряжений.
Расчет произвести для режимов: с нулевым проводом; без нулевого провода с закороченной фазой А.
Дано: Uл=400 В; f=50 Гц; Ra=5,6 Ом; Ca=330 мкФ; Rb=15 Ом; Lb=11 мГн; Rc=10 Ом; Lc=39 мГн; Cc=390 мкФ.
Решение:
1. Расчет трехфазной цепи с нулевым проводом (рис. 1.1).

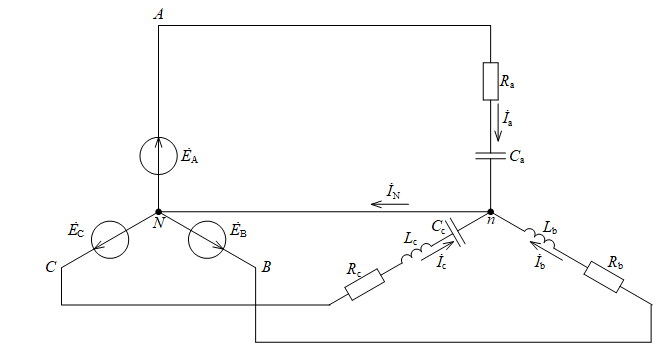

Рис. 1.1. Четырехпроводная трехфазная цепь
Считаем, что вектор фазного напряжения направлен по действительной оси, тогда:
