Условие задачи
Для электрической схемы:
1. По заданным параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных элементах, используя символический метод расчёта.
2. Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений.
3. Определить показания вольтметра и активную мощность, показываемую ваттметром.
Рис.2.1. Расчетная схема
Исходные данные: Е=150 В, f=50 Гц, С1=637 мкФ, С2=300 мкФ, L3=15,9 мГн, R1=2 Ом, R2=3 Ом, R3=4 Ом.
Ответ

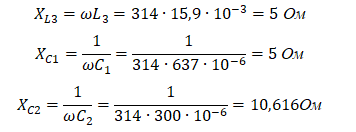

Комплексные сопротивления реактивных элементов:
Представим схему в комплексной форме

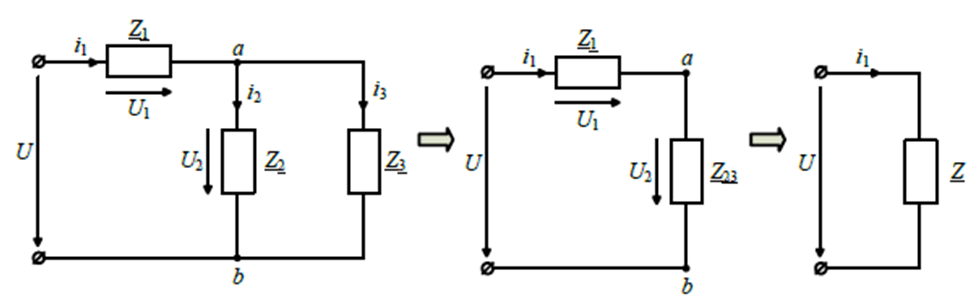

Рис.2.2. Схема замещения на этапах преобразования и упрощения
Определяем комплексные сопротивления ветвей
