по заданным статическим характеристикам биполярного транзистора определить параметры каскада в режиме переключения мощности ( в ключевом режиме работы):

По заданным статическим характеристикам биполярного транзистора определить параметры каскада в режиме переключения мощности ( в ключевом режиме работы):

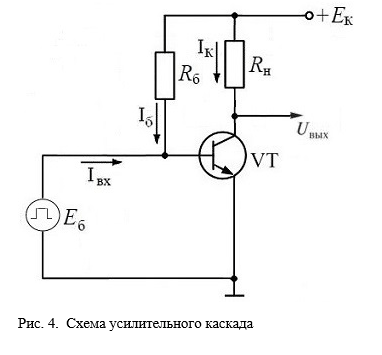

- нарисовать электрическую принципиальную схему усилителя в ключевом режиме с учетом обеспечения надежного закрытия транзистора при нулевом входном сигнале с помощью источника Е_Б и резистора R_Б;

- нарисовать входные и выходные статические характеристики транзистора для схемы с ОЭ;

-  построить линию нагрузки;

-  рассчитать ток базы включения I_Бвкл;

-  определить графически остаточное напряжение открытого ключа  U_ОСТ, ток I_Квкл;

-  рассчитать мощность Р_ВХ, необходимую для открывания ключа, мощность Р_{К ВКЛ},   сопротивление транзистора R_ВКЛ ;

-  построить временные диаграммы токов и напряжений.

Исходные данные: марка транзистора  КТ819,  тип  n-p-n ;

- напряжение источника питания коллекторной цепи Е_К = 8  В;

- активное сопротивление нагрузки R_Н =1,6   Ом.
