По заданным значениям ЭДС и параметрам элементов рассчитайте токи во всех ветвях цепи методом контурных токов. Проверьте правильность расчета путем составления баланса мощности.

21 сентября 2024
Электроника, электротехника, радиотехника

Условие:

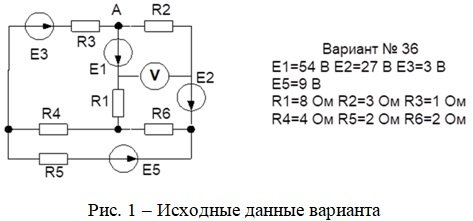

1. По заданным значениям ЭДС и параметрам элементов рассчитайте токи во всех ветвях цепи методом контурных токов.

2. Проверьте правильность расчета путем составления баланса мощности.

3. Рассчитать потенциалы и построить потенциальную диаграмму для внешнего контура.

Решение:

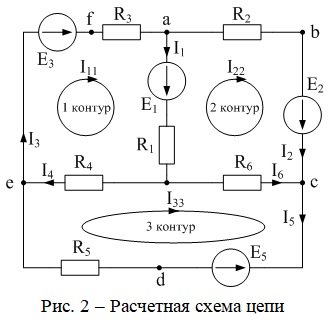

1. Составляем расчетную схему цепи, на которой указываем произвольно выбранные направления токов в ветвях схемы и обозначаем их в соответствии с индексом сопротивления входящего в ветвь. Обозначаем независимые контуры и направления контурных токов протекающих в них (в данном случае по направлению вращения часовой стрелки).
