По законам Кирхгофа составить систему уравнений для расчёта токов во всех ветвях
- Электроника, электротехника, радиотехника
Условие:

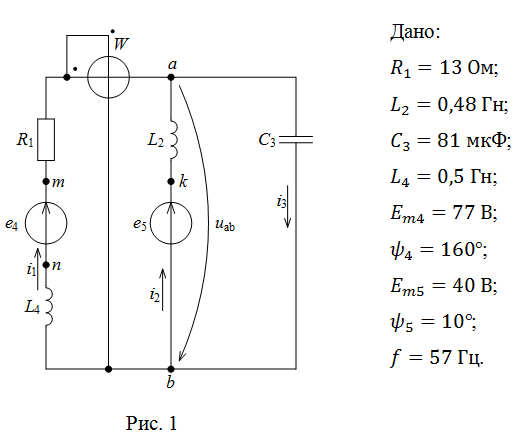

Для схемы, соответствующей Вашему варианту, выполнить следующее:
1. По законам Кирхгофа составить систему уравнений для расчёта токов во всех ветвях, записав её в двух формах:
а) для мгновенных значений (дифференциальная форма);
б) для комплексов (символическая форма).
2. Определить комплексы токов в ветвях любым методом.
3. Определить показание ваттметра двумя способами:
а) с помощью выражения для комплексов тока и напряжения на ваттметре;
б) по формуле
На векторной диаграмме тока и напряжения ваттметра указать угол
4. Построить векторную топографическую диаграмму токов и напряжений.
5. Записать выражение для мгновенного значения тока
и построить график зависимости
Решение:
1. По законам Кирхгофа составить систему уравнений для расчёта токов во всех ветвях, записав её в двух формах:

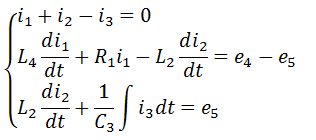

а) для мгновенных значений (дифференциальная форма):
б) для комплексов (символическая форма):
