Подобрать сопротивление Рогр, чтобы обеспечить стабилизированное напряжение
«Подобрать сопротивление Рогр, чтобы обеспечить стабилизированное напряжение»
- Электроника, электротехника, радиотехника
Условие:

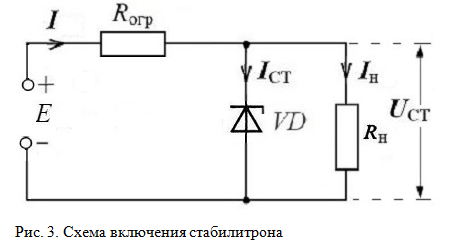

Напряжение на входе стабилизатора может изменяться в диапазоне:
Emin = 8 В; Emax =12 В. Необходимо подобрать сопротивление RОГР, чтобы обеспечить стабилизированное напряжение на выходе этой схемы с напряжением UСТ = 9 В. Максимальный ток, потребляемый нагрузкой, составляет
IНmax = 10 мА= 10∙10-3 А. Минимальный и максимальный ток стабилизации стабилитрона Iст min = 5 мА = 5∙10-3 А ; Iст max = 25 мА= 25∙10-3 А.
Решение:
Решение:

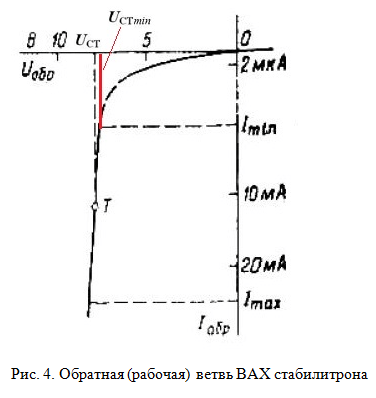

По графику ВАХ диода находим UСТmin=8,75 В.
Находим ограничительное сопротивление
