Условие задачи
Подобрать тип подвесного изолятора в гирлянде для крепления и изоляции токоведущих частей электроустановки, по заданному номинальному напряжению, назначению электроустановки и степени загрязненности атмосферы. Требуется:
- Выбрать тип изолятора и обосновать его выбор.
- Начертить эскиз конструкции выбранного изолятора и привести числовые значения его основных характеристик.
- Определить необходимое количество изоляторов в гирлянде.
- Рассчитать и построить график распределения падения напряжения вдоль гирлянды изоляторов. Указать возможные пути выравнивания напряжения.
Исходные данные:
- Uном = 220 кВ;
- степень загрязненности атмосферы – VI ;
- вид токоведущих частей – ЛЭП.
Ответ

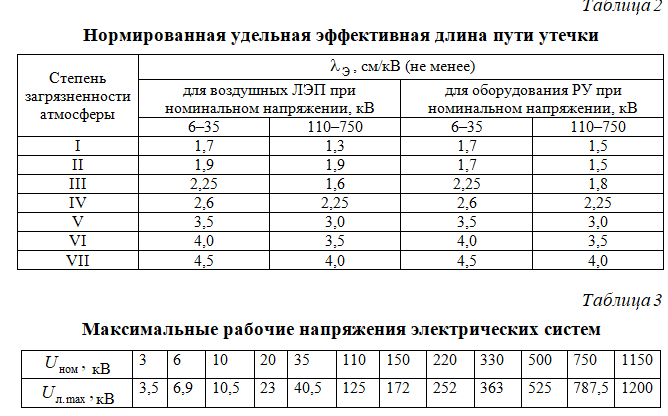

Согласно данным таблицы 2 Методических указаний к данной контрольной работе (далее МУ) степени загрязненности атмосферы VI для проводов ЛЭП при номинальном напряжении 110 - 750 кВ соответствует нормированная удельная эффективная длина пути утечки
По номинальному напряжению Uном = 220 кВ выбираем тарельчатые подвесные изоляторы.
Максимальное рабочее напряжение электрической системы в соот...
