Получите изображение на экране осциллографа. Исходные данные: Рис. 5.1 Схема к задаче. Образование изображения на экране ЭЛТ при воздействии двух напряжений — развертки
«Получите изображение на экране осциллографа. Исходные данные: Рис. 5.1 Схема к задаче. Образование изображения на экране ЭЛТ при воздействии двух напряжений — развертки»
- Электроника, электротехника, радиотехника
Условие:
Получите изображение на экране осциллографа.
Исходные данные:

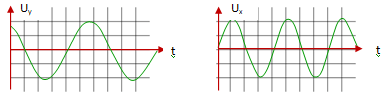

Рис. 5.1 Схема к задаче.
Решение:
Образование изображения на экране ЭЛТ при воздействии двух напряжений развертки (up = uy) и сигнала (uc = ux) соответственно на пластинах X и Y показано на рис. 5.2. Период, развертки условно разбит на пять равных интервалов с границами, отмеченными на рис. 3 через t0, t1,t8.
Вмомент t0 uy = 0, а ux имеет положительное максимальное значение, и световое пятно находится в точке 1. В моме...
