Условие задачи

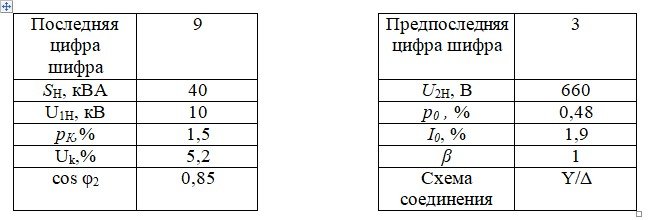

Понижающий трехфазный трансформатор с номинальной мощностью SH и номинальными линейными напряжениями U1H и U2H при частоте 50 Гц при мощности холостого хода p0 и короткого замыкания pК питают нагрузку с заданным коэффициентом мощности cosφ2.
Определить:
а) линейные и фазные токи обмоток при номинальной нагрузке;
б) параметры «Т» образной схемы замещения;
в) полные активные и индуктивные сопротивления короткого замыкания;
г) напряжение на нагрузке при заданном коэффициенте загрузки трансформатора β и коэффициенте мощности cosφ2;
д) построить зависимость падения напряжения при изменении (– π/2) ≤ φ ≤ (π/2)
Ответ
Определим номинальное фазное первичное напряжение при соединении звездой:
Определим номинальные линейные и фазные токи трансформатора.
На первичной стороне:
При соединении первичной обмотки звездой фазны...
