Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Составить комплексное уравнение мощности, построить диаграмму мощности.
- Электроника, электротехника, радиотехника
Условие:
На рис. 2.1.1 представлена неразветвленная электрическая цепь.
Исходные данные к задаче 2.1 приведены в табл. 2.1.1:

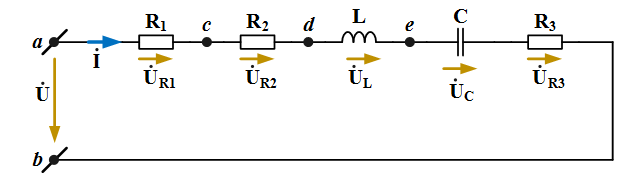

Рисунок 2.1.1 – Заданная неразветвленная электрическая цепь переменного тока
Таблица 2.1.1 – Параметры заданной цепи
Необходимо:
1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений.
2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений.
Записать полное напряжение цепи в алгебраической и показательной формах.
3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать
4. Записать уравнение для напряжения и тока всей цели в функции времени.
На одном рисунке построить графики напряжения и тока:
Решение:
Вычислим реактивные сопротивления цепи.
Угловая частота переменного тока промышленной частоты:
Индуктивное сопротивление:
Емкостное сопротивление:
