Условие:
Характеристики последовательного колебательного контура

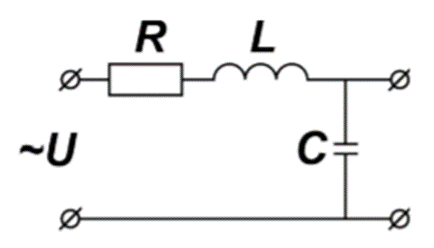

Последовательный колебательный контур с сопротивлением R = 10 Ом включён в цепь синусоидального гармонического напряжения E = 1 мВ с частотой f = 108 Гц. Добротность колебательного контура составляет Q = 18.
Вычислить реактивное (x, xC, xL) и полное сопротивление контура (z). Определить индуктивность L и ёмкость C в цепи.
Построить частотные характеристики (z = f(ω), x = f(ω), xC = f(ω), xL = f(ω)).
Решение:
Добротность колебательного контура:
Отсюда определим волновое сопротивление:
При резонансе
