  4. Имеется РЭС1, работающая на частоте f1, мощность сигнала Р1. Определить мощность сигнала, которая будет воспринята РЭС2, а...

Имеется РЭС1, работающая на частоте f1, мощность сигнала Р1. Определить мощность сигнала, которая будет воспринята РЭС2, а также определить коэффициент связи по (1) как отношение этих мощностей. Вычислить также коэффициент развязки

«Имеется РЭС1, работающая на частоте f1, мощность сигнала Р1. Определить мощность сигнала, которая будет воспринята РЭС2, а также определить коэффициент связи по (1) как отношение этих мощностей. Вычислить также коэффициент развязки»
  • Электроника, электротехника, радиотехника

Условие:

Имеется РЭС1, работающая на частоте f1, мощность сигнала Р1. Определить мощность сигнала, которая будет воспринята РЭС2, а также определить коэффициент связи по (1) как отношение этих мощностей. Вычислить также коэффициент развязки между антенными устройствами.

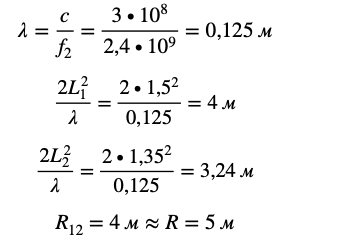

Определим, можно ли рассчитывать задачу только для дальней зоны. Сравним расстояние между антеннами с отношениями

где λ – длина волны, на которой рассчитывается коэффициент связи.

То есть составляющие коэффициента связи зависят от расстояний и взаимной ориентации антенн.

Решение:

Для решения задачи изобразим схему прохождения сигнала и разобьем ее на участки.

ФT1 и ФT2 фидерные тракты РЭС 1 и РЭС2; А1 и А2 приемо-излучающие антенны РЭС 1 и РЭС2;

Рисунок 4 Расчетная схема задачи

4.2. Находим ослабление мощности сигнала после прохождения фидерных трактов 1 и 2

Используем данные по затуханию сигнала в фидере согласно Таблице 1.

Таблица 1 Параметры фидеров РК75-4
