Построить амплитудную спектральную диаграмму четной периодической последовательности прямоугольных импульсов (рис. 1, а) с длительностью τи и амплитудой U при двух значениях периода T1 и T2. Проанализировать

16 сентября 2024
Электроника, электротехника, радиотехника

Условие:

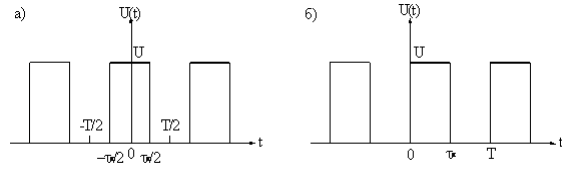

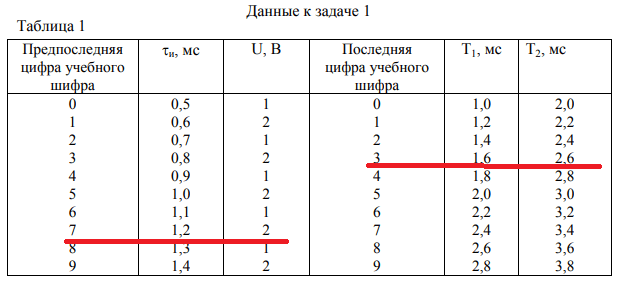

Построить амплитудную спектральную диаграмму четной периодической последовательности прямоугольных импульсов (рис. 1, а) с длительностью τи и амплитудой U при двух значениях периода T1 и T2. Проанализировать изменение спектра последовательности в зависимости от скважности импульсов. Как изменится спектр рассматриваемой последовательности при совмещении начала отсчета времени с фронтом одного из импульсов (рис. 1, б)? Длительности, амплитуды и период последовательности импульсов взять из табл. 1. Рис. 1

Решение:

Сигнал U(t) представляет собой периодическую последовательность прямоугольных импульсов амплитуды длительности секунд следующих с периодом секунд ( рисунок 1)
