решение задачи на тему:

Построить функциональную схему 35-ти канального мультиплексора на базе К155КП1 , применив логическую схему К555ЛЛ1 и декодер К555ИД4.

Дата добавления: 22.07.2024

Условие задачи

Построить функциональную схему 35-ти канального мультиплексора на базе К155КП1 , применив логическую схему К555ЛЛ1 и декодер К555ИД4.

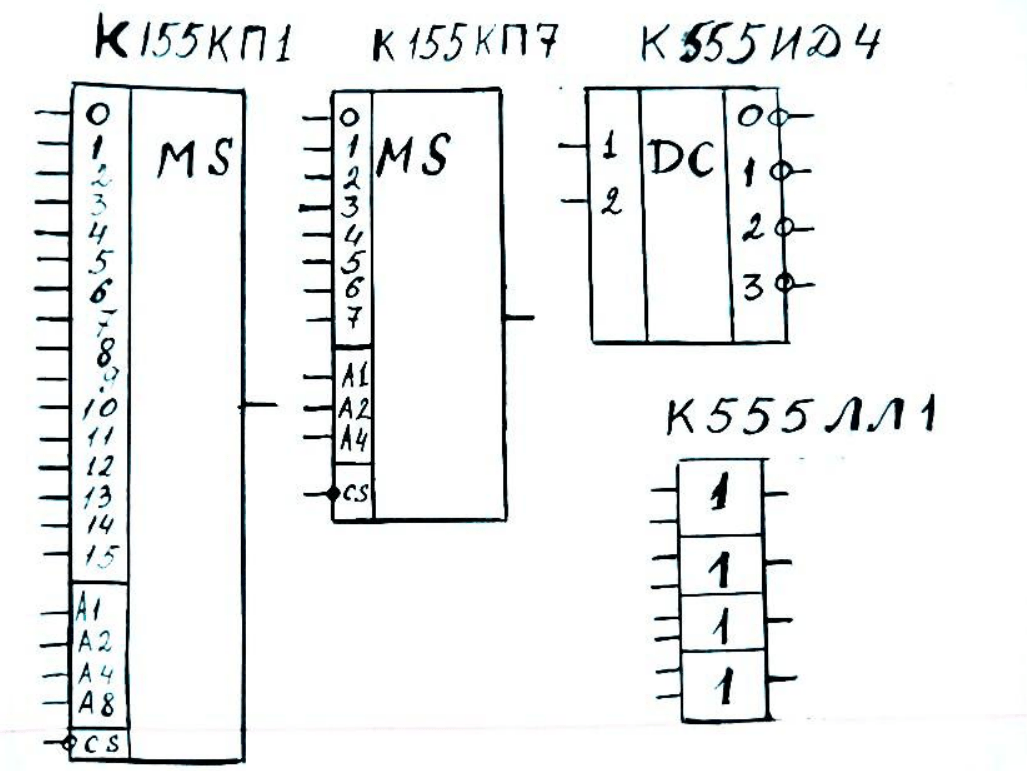

Заданные микросхемы.

Ответ

Микросхема К155КП1 является 16и канальным мультиплексором. Определим число данных микросхем для реализации функциональной схемы 35и канального мультиплексора.

Число базисных мультиплексоров

Принимаем k = 3.

Определим число адресных входов составного мульиплексора

Потяни
