Условие:

Построить график зависимости чувствительности фотодетектора от длины волны оптического излучения по данным табл. 4.1. Используя график и данные табл. 4.2 (с учетом Ψ) и 4.3 определить величину фототока на выходе p-i-n фотодиода. По графику определить длинноволновую границу чувствительности фотодетектора. Определить материал для изготовления прибора.



Решение:

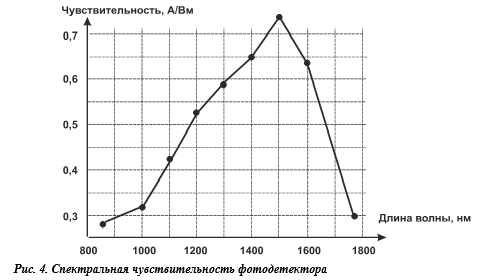

Кривая спектральной чувствительности фотодетектора изображена на Рис. 4 и показывает, что в данном случае речь идет о германиевом фотодиоде.

По графику спектральной чувствительности фотодетектора Рис. 4 определяем значение чувствительности на длине волны 0,91 мкм S = 0,28 А/Вт, что типично для pin-диодов.

Отсюда фототок будет равен
