Построить качественную векторную диаграмму
«Построить качественную векторную диаграмму»
- Электроника, электротехника, радиотехника
Условие:

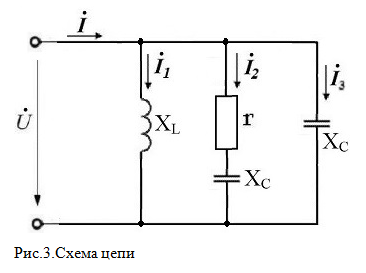

Для данной цепи построить качественную векторную диаграмму
Дано:
XL= XС= r.
Решение:
Принимаем начальную фазу U равной нулю.
Комплексные сопротивления ветвей
Z1 = ZL= r∙еj90ᵒ Ом;
Z2 = ZL= r∙2∙е-45ᵒ Ом.
Z3 = ZL= r∙е-j90ᵒ Ом.
комплексные токи ветвей
I1=U/ Z1=U/( r...
