Построить на рисунке ВАХ диода для расчета неизвестных параметров
«Построить на рисунке ВАХ диода для расчета неизвестных параметров»
- Электроника, электротехника, радиотехника
Условие:
Запишем исходные данные расчетной электрической цепи синусоидального тока.
Исходная схема изображена на рисунке 4.
Известно R=0,5 и E=2 В. Найти Uvd, I, UR. ВАХ диода RGL34A изображена на рисунке 2.
Решение:

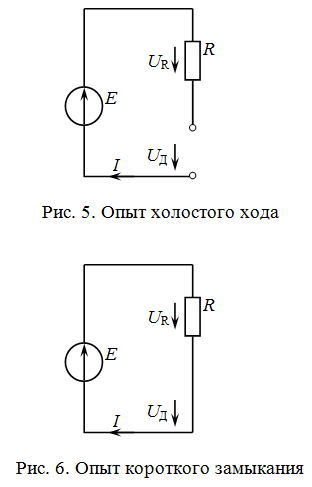

Решение данной задачи можно выполнить, построив нагрузочную характеристику на ВАХ диода. Для этого выполним опыт холостого хода (рис. 5) и короткого замыкания (рис. 6) для построения нагрузочной прямой.
Из опыта холостого хода мы видим, что ток в цепи равен нулю, т. к. обрыв цепи. Напряжение на сопротивлении равно нулю, т.к. ток равен нулю. Получается, что все входное напряжение E = 2 В приложено к...
