Условие:
На рис. 1. изображены входные и выходные характеристики биполярного транзистора, включенного по схеме с общим эмиттером. Построить передаточную характеристику Iк = f(Iб) при Uкэ= 10 В.

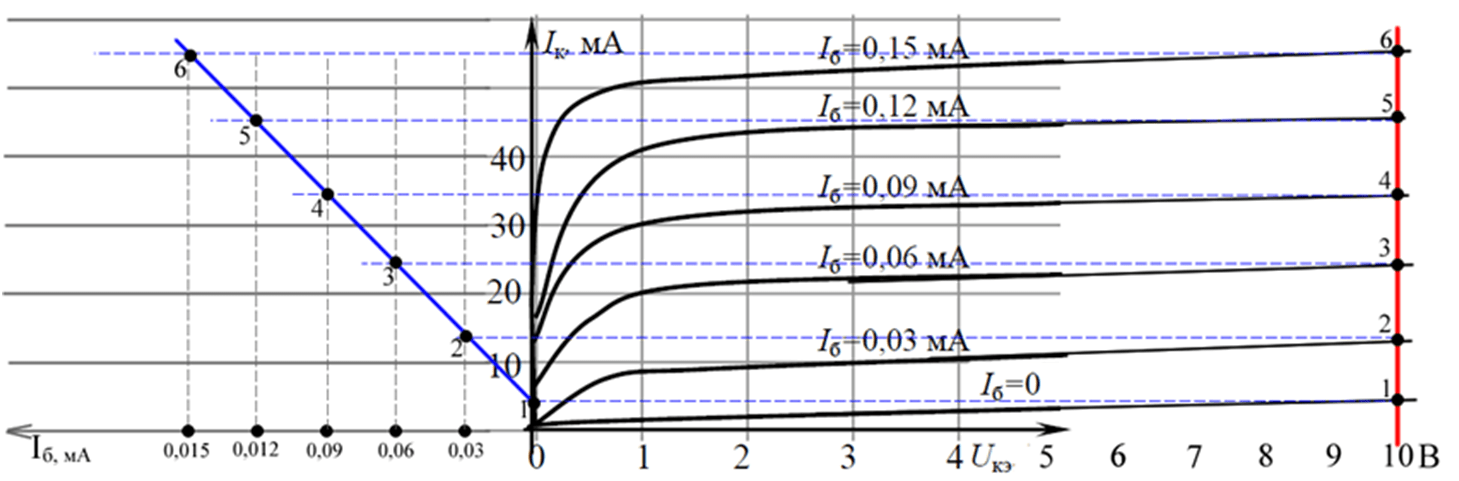

Рис.1. Передаточная характеристика (график слева)
Решение:
Решение:
1. Учитывая пологость заданной выходной характеристики до некоторого порога напряжения UКЭ, продолжим семейство выходных характеристик по оси абцисс до значения напряжения коллектор-эмиттер UКЭ=10 В.
2. Изобразим вертикальную прямую (красная линия) UКЭ=10 В.
3. Обозначим точки пересечения этой прямой с выходными характеристиками для разных токов базы (точки справа номер 1, 2, 3, 4, 5, 6).
4. ...
