Построить передаточные характеристики (Uвых=f(Uвх)), при U(вых.max)=±12 В. Диод считать идеальным. Параметры: R_1=7 кОм, R_2=35 кОм.
«Построить передаточные характеристики (Uвых=f(Uвх)), при
U(вых.max)=±12 В. Диод считать идеальным. Параметры: R_1=7 кОм, R_2=35 кОм.»
- Электроника, электротехника, радиотехника
Условие:
Построить передаточные характеристики
при
Диод считать идеальным. Параметры:

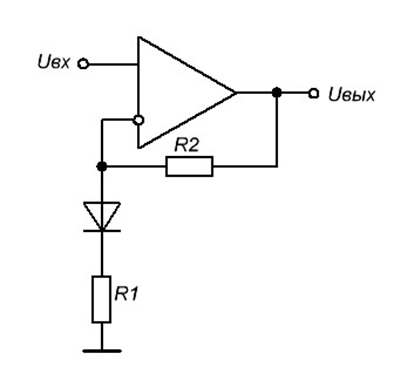

Рисунок 1. Исходная схема
Решение:
1) При
напряжение на выходе
также будет больше нуля, следовательно, диод будет включен в прямом режиме, и выходное напряжение будет равняться. Таким образом, получим
