Построить потенциальную диаграмму для цепи, изображенной на рис. 12, если E_1=E_2=25 В, E_3=40 В, R_01=R_02=R_03=0,1 Ом, R_1=R_2=R_3=6 Ом.

Дата добавления: 22.07.2024

Условие задачи

Построить потенциальную диаграмму для цепи, изображенной на рис. 12, если  E1=E2=25 В, E3=40 В, R01=R02=R03=0,1 Ом, R1=R2=R3=6 Ом.

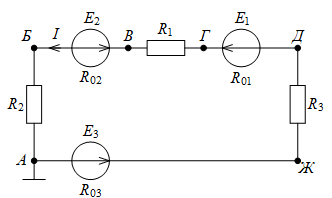

Рис. 12

Ответ

Определяем направление тока в цепи. Оно будет совпадать с направлением ЭДС E1 и E3, так как их сумма больше, чем величина ЭДС E2.

Определяем величину тока:

Потяни
