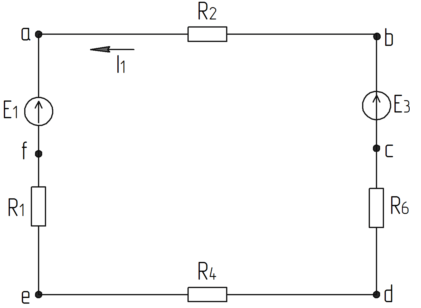

Построить потенциальную диаграмму для любого замкнутого контура, содержащего обе ЭДС. Схема участка цепи для построения потенциальной диаграммы с указанием заземлённого узла приведена на рисунке 5.1.

Определить: I, I_1, I_2, I_3, I_4, I_23, U_23 при разомкнутом и замкнутом выключателе B. Сделать проверку решения, используя I закон Кирхгофа и уравнение баланса мощностей.

Дано: R1=5Ом, R2=7Ом, R3=10Ом, R4=16Ом, R5=13Ом, R4=16Ом, E1=150В, Е2=100В, Е3=200В. Реши систему уравнений: I1-I2-I3-I4+I5=0, I1R1-I3R3-I5R5= E1-E2, I2R2+I4R4+I5R5=E2-E3

Рассчитайте скачки выходного напряжения, приняв для расчета: Е=10 В, Сд=Сн=10 пФ, Rн=10 кОм, диод идеальный, Rг=0. В ответ введите ΔU в вольтах с точностью до одной значащей цифры.
