Построить распределение тока и напряжения вдоль линии для момента времени, когда отраженная волна пройдёт половину длины линии.

«Построить распределение тока и напряжения вдоль линии для момента времени, когда отраженная волна пройдёт половину длины линии.»
  • Электроника, электротехника, радиотехника

Условие:

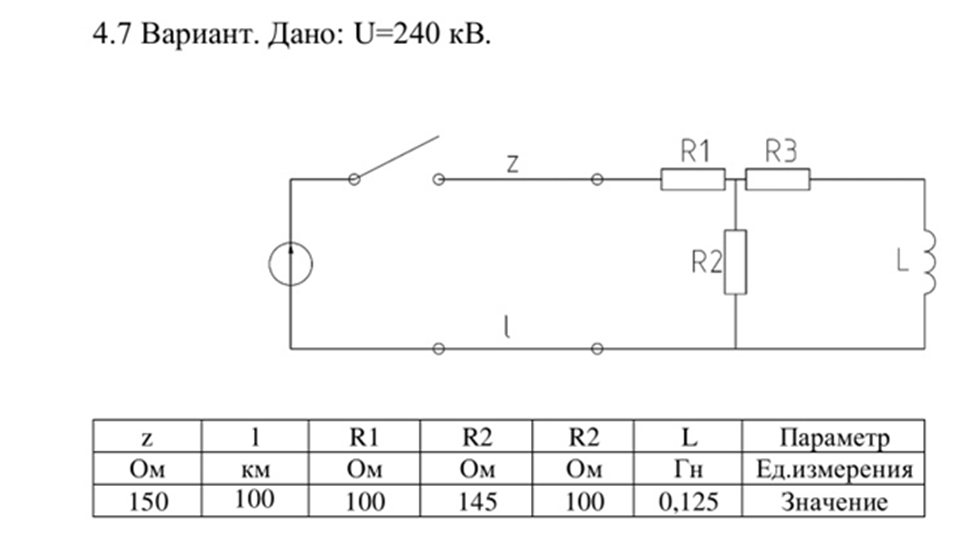

Построить распределение тока и напряжения вдоль линии для момента времени, когда отраженная волна пройдёт половину длины линии.

Решение:

Дано:

U=240 кВ
z =150 Ом
l=100 км
v=3*105 км/с скорость света
L=0,125 Гн
R1 =100 Ом
R2 =145 Ом
R3 =100 Ом

После коммутации в сторону конца линии движется падающая волна

uпад= U = 240 кВ = 240000 B

iпад = uпад/Z = 240000/150 = 1600 A

После достижении конца линии (через t0 = l/v = 100/(3*105 ) = 3,33*10-4c ) в конце линии возникнет переходный процесс

Схема замещения для расчёта переходного процесса
