Построить резистивную схему замещения. Рассчитать токи ветвей методом наложения. Рассчитать ток в выделенной ветви методом эквивалентного генератора.

26 марта 2025
Электроника, электротехника, радиотехника

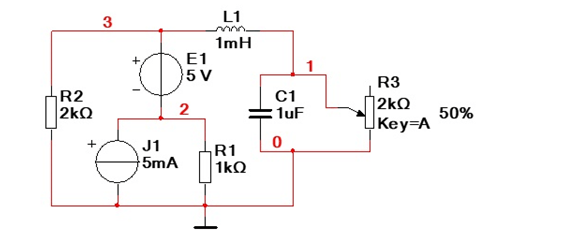

Условие:

Линейные электрические цепи постоянного тока.

Расчетное задание:

1) Построить резистивную схему замещения.

2) Рассчитать токи ветвей методом наложения.

3) Рассчитать ток в выделенной ветви методом эквивалентного генератора.

4) Проверить выполнение законов Кирхгофа.

5) Рассчитать баланс мощности.

Решение:

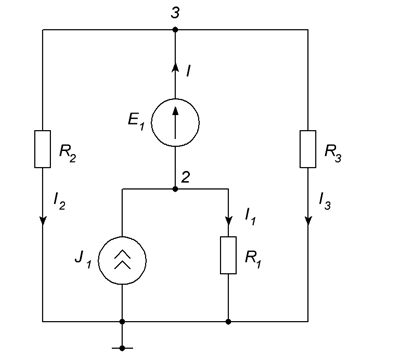

1. Составляем расчетную схему цепи постоянного тока.

При составлении схемы учитываем, что в цепи постоянного тока сопротивление катушки индуктивности равно нулю (т.е. участок цепи с катушкой индуктивности закорачиваем), сопротивление конденсатора бесконечно велико (т.е. участок цепи с конденсатором разрываем).
