Построить статические выходные характеристики {Iк = f (Uкэ) при IБ = const} транзистора КТ361А, включенного по схеме с общим эмиттером, по данным из таблицы (масштаб 15В – 100мм; 1мА – 15мм):

«Построить статические выходные характеристики {Iк = f (Uкэ) при IБ = const} транзистора КТ361А, включенного по схеме с общим эмиттером, по данным из таблицы (масштаб 15В – 100мм; 1мА – 15мм):»
  • Электроника, электротехника, радиотехника

Условие:

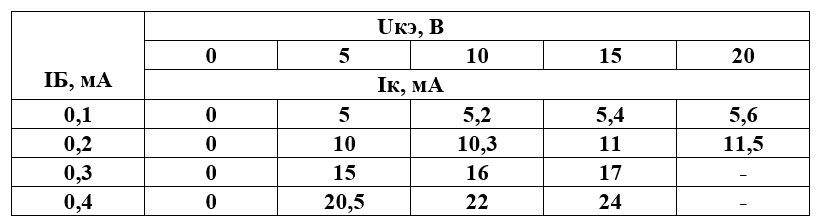

Построить статические выходные характеристики {Iк = f (Uкэ) при IБ = const} транзистора КТ361А, включенного по схеме с общим эмиттером, по данным из таблицы (масштаб 15 В  – 100 мм; 1 мА – 15 мм):

                По заданным значениям Ек = 20В и Rн = 1,0кОм построить линию нагрузки и отметить на ней рабочую точку при IБ0 = 0,2мА (считать Rн ≈ Rн~).

             Указать на графике и определить численные значения величин, характеризующих режим покоя (Iк0, Uкэ0) и колебательный режим (Imк, Umк) при ImБ = 0,1мА

              Вычислить коэффициент усиления тока Кi и коэффициент усиления напряжения Кu, если Rвх = 500 Ом.

Решение:

Построим статические выходные характеристики {Iк = f (Uкэ) при IБ = const} на рисунке 1. Линию нагрузки построим по двум точкам:
