Условие:

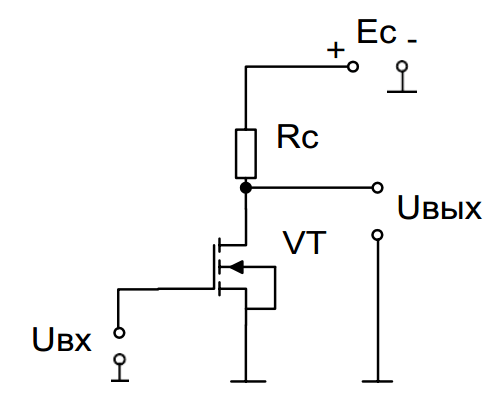

Дано: Схема электронного ключа на МДП-транзисторе Исходные данные: Ес=5 В; Rc=0,68 кОм
Требуется:
1) Построить статическую характеристику ключа
2) Определить основные параметры ключа: уровни логических нуля U0 и единицы U1, логического перепада Uл, минимальные уровни отпирающей и запирающей помех U0п и U1п , , коэффициент помехоустойчивости Кп
3) Описать принцип работы ключа
Решение:

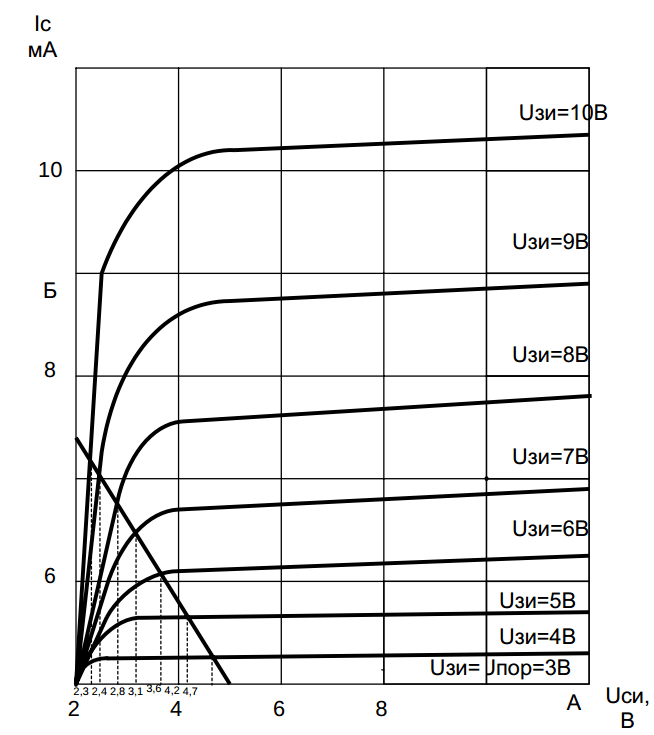

1) Переносим на миллиметровку семейство выходных характеристик.
2 )На графике выходных характеристик строим нагрузочную линию, составляем таблицу
3 ) Используя данные таблицы, строим передаточную характ...
