Условие задачи
Построить суточные зимний и летний графики нагрузок. На основании суточных графиков построить годовой график нагрузок.
Для суточного графика нагрузок определить:
- среднюю активную нагрузку Рср;
- среднеквадратичную активную нагрузку Рск;
- коэффициент использования Ки;
- коэффициент максимума Км;
- коэффициент формы графика Кф.г.;
- коэффициент заполнения графика Кз.г.;
- расход активной энергии за сутки Wсут;
- продолжительность использования максимума Тнб.;
- коэффициент неравномерности потребления Кн.р..
Для годового графика нагрузок определить:
- годовое число часов использования максимума Тmax;
- годовое время максимальных потерь τ.
Указания к расчетам.
На основании типовых графиков, указанных в таблице 1 и 2, построить суточный зимний и летний графики нагрузок в именованных единицах в одних координатных осях. На основании суточных графиков построить годовой график нагрузок с указанием годового числа часов использования максимума.
Данные для построения графиков электрических нагрузок:
Таблица 1

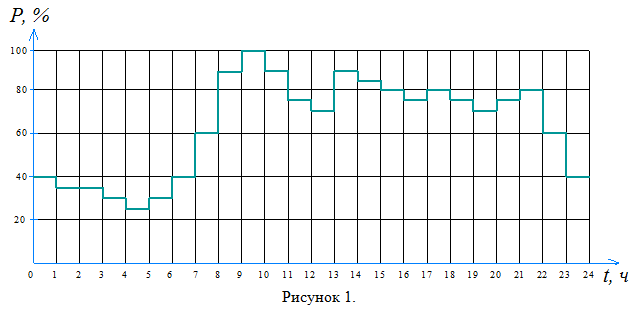

Зимний график
Таблица 2

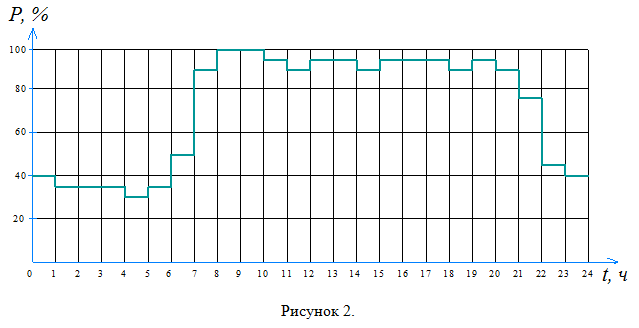

Летний график
Ответ
Строим суточный график нагрузки используя следующие соотношения для каждой ступени графика:
где P, % - мощность нагрузки в процентах. Для зимы: определяется из типового суточного графика электрических нагрузок (Рисунок 1). Для лета: определяется из типового суточного графика электрических нагрузок (Рисунок 2);
Pi, МВт - мощность нагрузки на i-той ступени суточного графика, МВт;
Pmax - максимальная на...
