Условие:
Построить схему двоичного счётчика с заданными по варианту параметрами и приведёнными микросхемами.

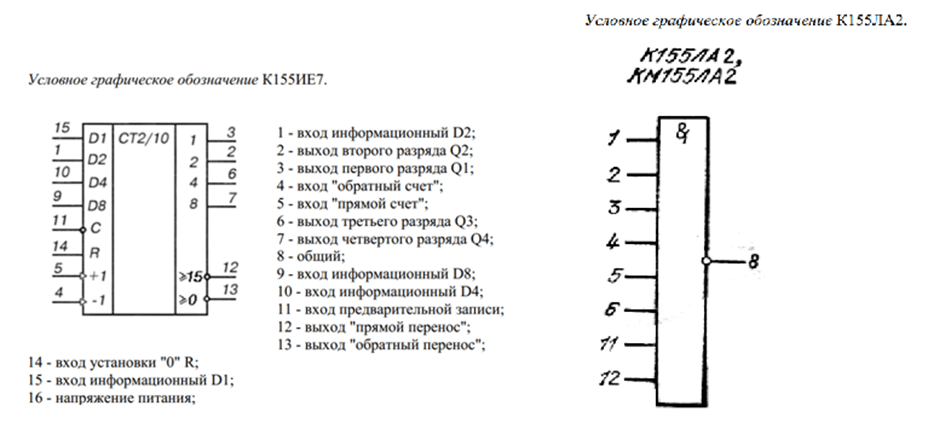

Рисунок 3. Заданные микросхемы
Счетчик от 30 до 190.
Решение:
Начальное состояние счетчика 3010 = 1_11102.
Конечное состояние счетчика 19010 = 1011_11102.
Разрядность счетчика 8.
Для реализации счетчика необходимо 2 микросхемы К155ИЕ7, соединенных последовательно.
Составим схему счетчика.
На ин...
