Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.

«Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.»
  • Электроника, электротехника, радиотехника

Условие:

Расчёт линейных электрических цепей однофазного тока.

Исходные данные:

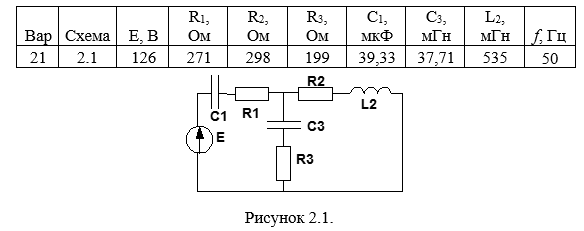

   На рисунке 2.1 представлена сложная электрическая цепь однофазного синусоидального тока. Частота питающей сети 50 Гц. Определить токи, напряжения, мощности на всех участках цепи. Построить в масштабе векторные диаграммы токов и напряжений. Правильность решения проверить, составив уравнения баланса активной, реактивной, полной мощностей.

Решение:

Суть символического метода расчета электрической цепи однофазного синусоидального тока: если в цепи переменного тока токи, напряжения, сопротивления записаны в комплексной форме, то для этих цепей справедливы законы и методы расчета цепей постоянного тока.

1. Записать в комплексной форме сопротивления всех ветвей.

2. Задать направление на комплексной плоскости известного тока или напряжения; представить в комплексной форме этот ток или напряжение.

3. Любым способом определить комплексы остальных токов и напряжений.

4. Правильность решения проверить, составив уравнения баланса активной и реактивной...
