Условие задачи
Построить векторную диаграмму, нагрузочную характеристику, внешнюю характеристику, характеристики полной мощности, активной мощности, полезной мощности, выделяемой на свариваемых деталях, коэффициента мощности, электрического КПД в функции тока сварки однофазной машины контактной сварки.
Исходные данные приведены в табл. 3. В таблице приняты следующие обозначения:
U2О - напряжение холостого хода вторичной обмотки трансформатора, В;
I2К - ток короткого замыкания вторичной обмотки трансформатора, кА;
cosϕК - коэффициент мощности короткого замыкания трансформатора.

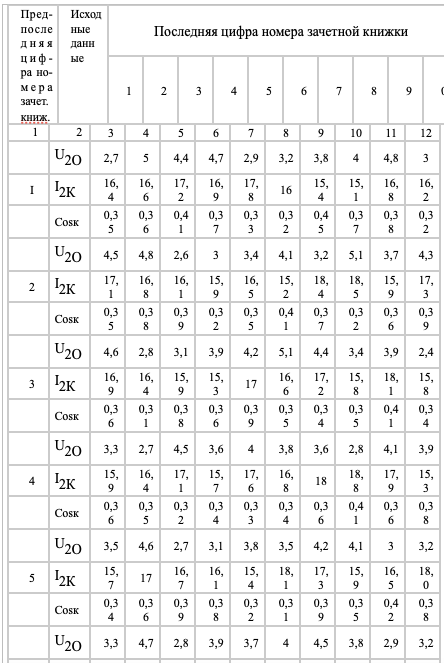

Таблица 3
Исходные данные к задаче № 2

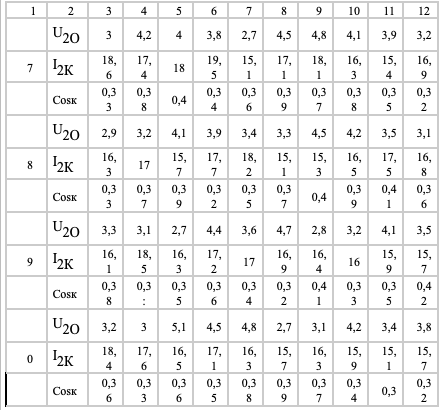

Продолжение табл.2
Ответ
Зная ток короткого замыкания и напряжение холостого хода найдем полное сопротивление короткого замыкания по формуле:
Из формулы для коэффициент мощности короткого замыкания вычислим активное сопротивление короткого замыкания:
