Построить векторную диаграмму напряжений. Определить резонансную частоту цепи. Записать в комплексном виде сопротивление, напряжение и мощность для всей цепи.
- Электроника, электротехника, радиотехника
Условие:

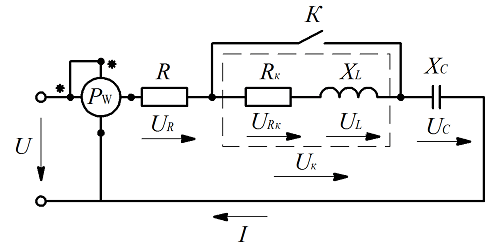

Схема электрической цепи.

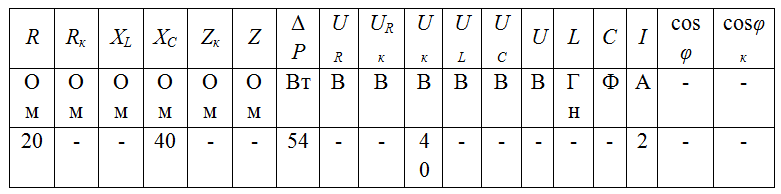

Исходные данные.
Рассчитать неразветвлённую цепь переменного тока частотой f = 50 Гц при условии, что при замыкании катушки индуктивности и неизменном токе показание ваттметра изменились на ΔP = 54 Вт. Построить векторную диаграмму напряжений. Определить резонансную частоту цепи. Записать в комплексном виде сопротивление, напряжение и мощность для всей цепи.
Решение:
Так как ваттметр показывает активную мощность цепи, которую потребляют активные элементы цепи (в данном случае сопротивления R и Rк), то изменение мощности ваттметра при замыкании катушки будет соответствовать мощности, которая потреблялась на сопротивлении Rк. Следовательно, зная ток в цепи можно найти это сопротивление:
Так как ток в цепи после замыкания катушки не изменился и входное напряжени...
