Построить временные диаграммы напряжения на нагрузке и тока нагрузки однофазного управляемого мостового выпрямителя, работающего на активную Lн=0, индуктивную Lн→∞ нагрузки и с углом управления α=60 эл.град. Нарисовать схему

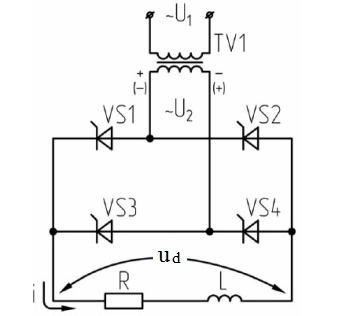

Схема однофазного управляемого мостового выпрямителя имеет вид:

Рис. 2.1

Работа выпрямителя на активную нагрузку. (Lн=0)

В данной схеме в каждый момент времени проводит ток одна пара вентилей VS1 и VS4 в положительные полупериоды U2 и VS2 и VS3 в отрицательные.

При = открываются VS1 и VS4 и по нагрузке начинает протекать ток через открывшееся VS1 и VS4. К работавшим ранее VS2 и VS3 прикладывается пол...
