Условие:
Построить выходные фазные напряжения и линейное напряжение для трехфазного мостового автономного инвертора напряжения.
Исходные данные: фазные напряжения фазы А и В; линейное напряжение АВ.
Решение:

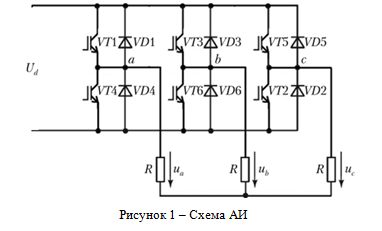

Схема АИН и схема замещения приведена на рис.1.
Диаграммы напряжений управления транзисторами приведены на рис.2.
Диаграммы фазных и линейн...
