Построить зависимость импульсного сопротивления контура заземления подстанции от тока молнии.

Дата добавления: 03.12.2023

Условие задачи

Исходные данные

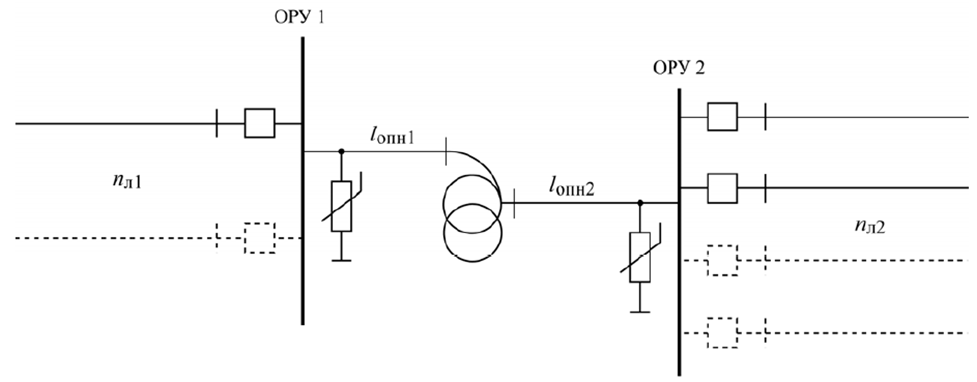

Рис.1. Упрощенная схема подстанции.

Таблица 1 – Исходные данные

Uном1 и Uном2 – номинальные напряжения ОРУ 1 и ОРУ 2 соответственно;

СЗА– степень загрязнения в районе расположения подстанции и воздушных линий;    и Fмех2– механические нагрузки на гирлянды изоляторов классов напряжения Uном1 и

Uном2 соответственно;

ρ– измеренное при средней влажности почвы удельное сопротивление грунта в районе

расположения подстанции;

D– число грозовых часов в году в районе прохождения линии и расположения подстанции;

a и b– габариты подстанции;

lопн1 и lопн2– расстояния от защищаемого объекта до ОПН в ОРУ 1 и ОРУ 2 соответственно;

nвл1 и nвл2– число воздушных линий электропередачи, подходящих к ОРУ 1 и ОРУ 2.

Исходные данные, зависящие от класса напряжения:

lпр – длина пролета воздушных линий;

hx – высота портала ОРУ;

Стр – входная емкость защищаемого оборудования (силового трансформатора);

Uисп.пги – нормированные значения испытательного напряжения полного грозового импульса для силовых трансформаторов;

– волновое сопротивление воздушной линии и ошиновки ОРУ.

Ответ

Построим зависимость при Iм=[1кА;150кА].см Рис 3.
