Построить зависимость импульсного сопротивления контура заземления подстанции от тока молнии. Для расчета импульсного сопротивления используется импульсный коэффициент.

Построить зависимость импульсного сопротивления контура заземления подстанции от тока молнии.

Исходные данные:

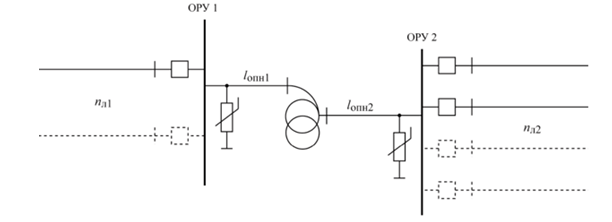

 Рис.1. Упрощенная схема подстанции

Исходные данные к типовому расчету

Таблица 1

Исходные данные, зависящие от класса напряжения

Таблица 2
