Постройте график распределения напряженностей в слоях при постоянном и переменном напряжениях. Оцените электрическую прочность конструкции.
«Постройте график распределения напряженностей в слоях при постоянном и переменном напряжениях. Оцените электрическую прочность конструкции.»
- Электроника, электротехника, радиотехника
Условие:
Диэлектрик плоского конденсатора состоит из n слоев с соответствующими толщинами di, диэлектрической проницаемостью ɛi, проводимостью γi. Этот диэлектрик подключен под напряжение величиной U. Постройте график распределения напряженностей в слоях при постоянном и переменном напряжениях. Оцените электрическую прочность конструкции. Исходные данные приведены в таблице 1.

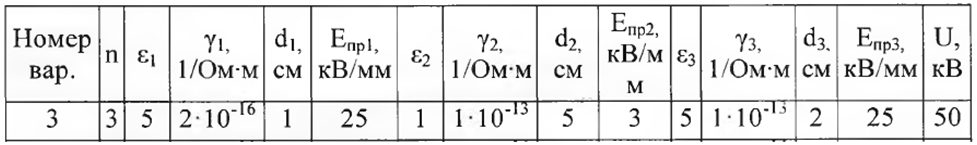

Таблица 1 – Исходные данные.
Решение:

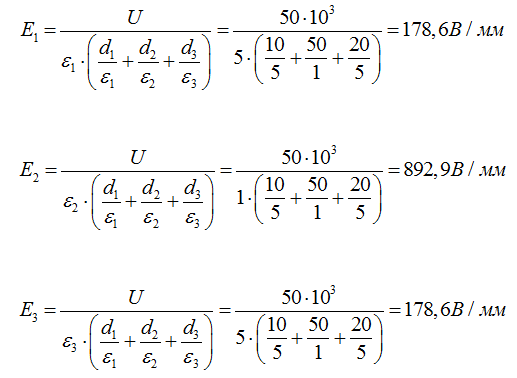

Рассчитаем напряженности электрического поля при переменном напряжении:
Рассчитаем напряженности электрического поля при постоянном напряжении:
