Условие:
Постройте векторную диаграмму напряжений и токов. Частота сети переменного тока f = 50 Гц; действующее значение напряжения питания U = 127 В.

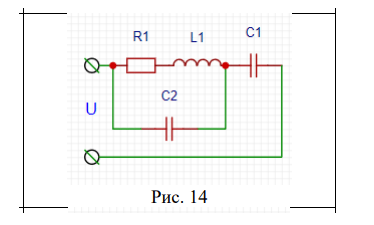

Заданные параметры цепи:
Решение:

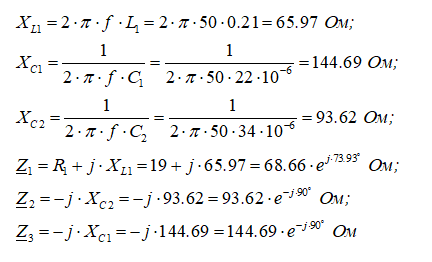

Рассчитываем сопротивления катушки и конденсатора на частоте f=50 Гц а также комплексные сопротивления ветвей цепи:
