Постройте зависимости мгновенных значений первичного, вторичного и выпрямленного токов от времени. По результатам расчётов осуществите подбор полупроводниковых диодов, выбор обоснуйте.

Трехфазный неуправляемый выпрямитель

  Заданный по варианту неуправляемый выпрямитель работает от сети трёхфазного переменного тока с действующим значением линейного напряжения U_AB, коэффициент трансформации трёхфазного трансформатора k_тр, сопротивление нагрузки постоянному току R₀, действующее значение линейного напряжения вторичной обмотки трансформатора U_ab, выпрямленное значение напряжения на нагрузке U₀, действующее значение тока первичной обмотки трансформатора I_A, действующее значение тока вторичной обмотки трансформатора I_a, выпрямленное значение тока нагрузки I₀, мощность нагрузки P₀, полная мощность трансформатора S_тр.

Считая диоды идеальными, согласно варианту задания определите:

- недостающие в табл. 2.1 величины;

- постройте зависимости мгновенных значений первичного, вторичного и выпрямленного токов от времени;

- по результатам расчётов осуществите подбор полупроводниковых диодов, выбор обоснуйте.

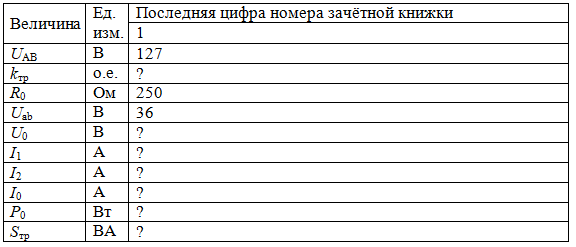

Таблица 2.1

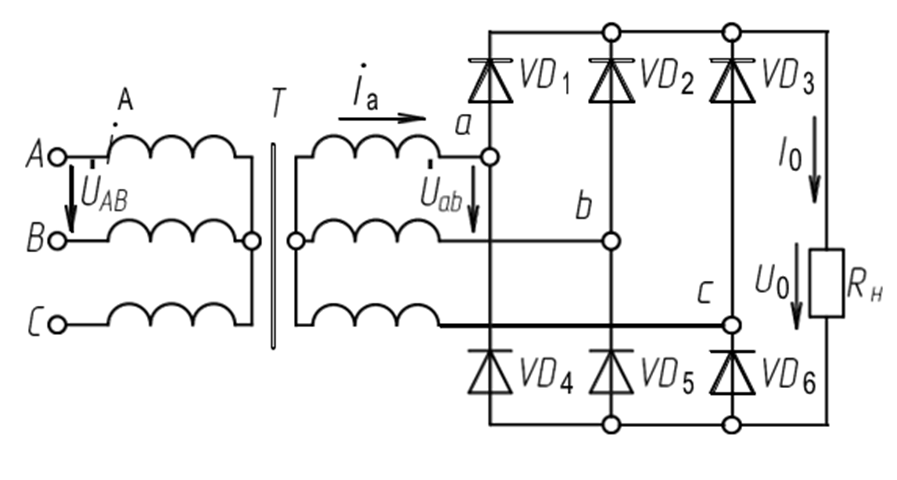

                                             Рис. 2.1.
