Условие задачи
Потребитель электроэнергии, фазы которого имеют комплексные сопротивления Zab, Zbc, Zca и соединены в трехфазную электрическую цепь «треугольником», питается симметричной системой линейных напряжений:
Необходимо в соответствии с таблицей 1:
1) Составить электрическую схему питания потребителей электроэнергии с указанием токов и напряжений, действующих в системе, и с учетом приведенных в табл. 1 данных. Изобразить схему на рис.1.
2) Определить фазные напряжения в комплексном виде.
3) Определить фазные Iф линейные Iл токи.
4) Определить фазные коэффициенты мощности .
5) Определить активные Pф, реактивные Qф и полные Sф мощности фаз, а также активную P, реактивную Q и полную S мощности трехфазного потребителя электроэнергии. Расчет баланса мощностей выполнить в комплексном виде.
6) На комплексной плоскости построить векторную диаграмму напряжений и токов.

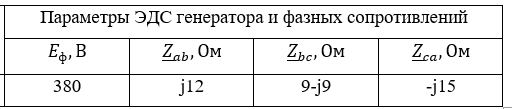

Таблица 1
Ответ

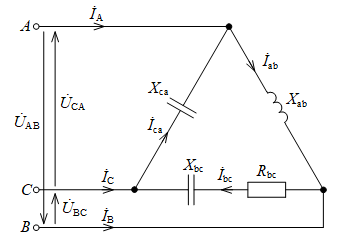

1) Составляем электрическую схему (рис.1).
рисунок 1
2) Фазные напряжения в комплексном виде.

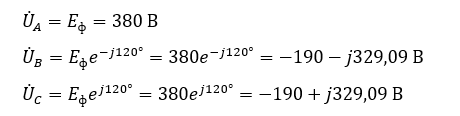

Комплексные фазные напряжения генератора:
Комплексные фазные напряжения нагрузки:
