Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: Zab, Zbc, Zca и соединены в трёхфазную электрическую цепь “треугольником”
«Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: Zab, Zbc, Zca и соединены в трёхфазную электрическую цепь “треугольником”»
- Электроника, электротехника, радиотехника
Условие:

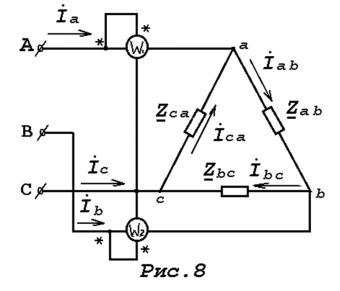

Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: Zab, Zbc, Zca и соединены в трёхфазную электрическую цепь “треугольником” (рис.4), питается симметричной системой линейных напряжений: UAB = UBC = UCA = UЛ.
С учётом данных, приведённых в таблице 4. Для каждого варианта задания, определить:
1. фазные и линейные токи потребителя,
2. активную Р, реактивную Q и полную S мощности потребителя,
3. показания ваттметров W1,W2,
4. построить векторную диаграмму токов и напряжений.
Таблица 4
Решение:
1. Фазные и линейные токи потребителя,

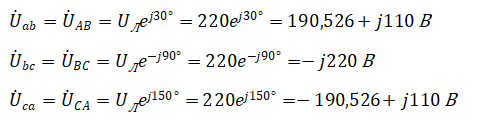

В схеме соединения треугольник Uф=Uл=220 В. Система фазных напряжений приемников в комплексной форме будет иметь вид:

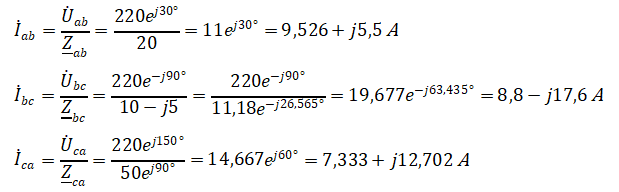

Фазные токи определяются согласно закону Ома:
...
