  Потребители электрической энергии питаются от трехфазного двухобмоточного трансформатора Технические данные приведены в табл.5.1 Частота сети f=50Гц. Соединение обмоток Y/Y.

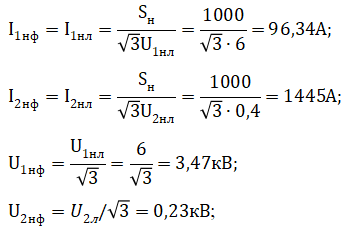

Определить коэффициент трансформации, номинальные напряжения и токи (фазные и линейные), ток холостого хода, напряжение короткого замыкания, сопротивление короткого замыкания, активные и индуктивные сопротивления первичной и вторичной обмоток, КПД и вторичные фазные и линейные напряжения при коэффициенте мощности приемника cosφ₂=0,8(φ₂>0), потерю напряжения в номинальном режиме, вторичное напряжение   при токе нагрузки I₂=2I_2ном и cosφ₂=0,7.

Построить внешнюю характеристику и зависимость КПД от коэффициента загрузки при коэффициенте мощности cosφ₂=0,8(φ₂>0),

Нагрузка трансформатора симметричная, трансформатор понижающий.

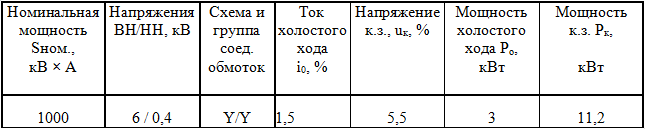

Таблица 5.1. Исходные данные трансформатора ТСЗ 1000/6
