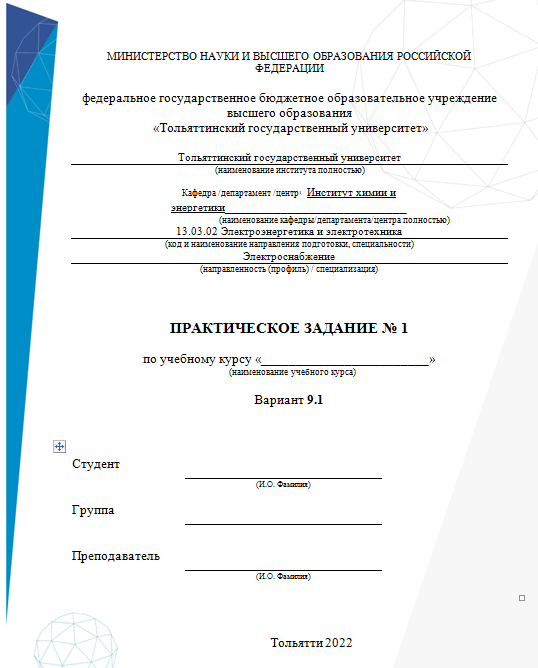

ПРАКТИЧЕСКОЕ ЗАДАНИЕ № 1

Укажите состояние VT3 и VD при подаче на один из входов Uвх1 и Uвх2 логического нуля. Прямое падение напряжения на диоде полагать равным 0.8 B, Uзб=0.8 B, падение напряжения на насыщенном транзисторе Uкэ=0.2 B. VT3 закрыт, VD открыт VT3 открыт, VD открыт

Определить токи во всех ветвях схемы методом преобразований.  Составить баланс активных и реактивных мощностей. Определить показание ваттметра.

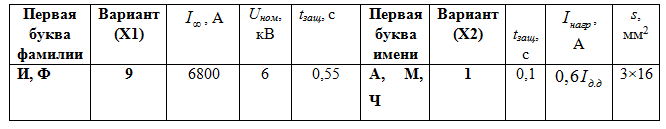

1. Начертить по заданной однолинейной схеме развернутую трехфазную электрическую схему цепи, составить расчетную схему одной фазы.
