Условие задачи
Цель работы:
- Формирование освоения умений и усвоения знаний и овладение профессиональными (ПК) и общими (ОК) компетенциями: У1-У6, З1-З3, ОК1-ОК7, ПК1.1, ПК1.3,ПК2.2, ПК2.4
- Практически убедится в физической сущности закона Ома для участка цепи.
- Изучить соотношение между токами и напряжениями при последовательном соединении резисторов и определить сопротивление электрической цепи.
- Проверить опытным путем второй закон Кирхгофа
Общие теоретические сведения: если приемники соединены так что по ним проходит один и тот же ток, то такое соединение приемников называется последовательным. Следовательно, ток на отдельных участках последовательной цепи имеет одинаковое значение: I1 =I2 = I3 = … = In .
Сумма падений напряжений на отдельных участках равна напряжению всей цепи:
Сократив обе части равенства на I, получим RЭКВ = R1 + R2+…+ Rn .
Общее сопротивление цепи, состоящей из нескольких последовательно соединенных резисторов, равно сумме сопротивлений этих резисторов. При последовательном соединении приемников выполняется второй закон Кирхгофа. При последовательном соединении конец первого приемника соединяется с началом второго и т.д. При последовательном соединении через все элементы схемы проходит один и тот же ток (I = const). Падение напряжения на элементах схемы прямо пропорционально их сопротивлениям. Если в схеме последовательного соединения один из элементов сгорит, то и вся схема работать не будет.
Порядок выполнения работы:
1. Собрать схему согласно рисунку 4.1.
2. Подключить схему к источнику питания 9В или 12В и установить соответствующее напряжение на входе схемы.
3. Измерить вольтметром общее падение напряжения U на последовательном соединении приемников R1, R2 и на каждом из них. Занести результаты исследования в таблицу.
4. Измерить амперметром общий ток цепи I и результаты занести в таблицу.
5. Рассчитать падение напряжения на отдельных приемниках по закону Ома для участка цепи: U1=I1R1; U2=I2R2 и сравнить полученные значения U1, U2 с измеренными, сделать вывод.
6. Используя данные наблюдений, вычислить проводимость
g1=1/ R1; g2=1/ R2; gЭКВ=1/ RЭКВ;
7. Рассчитать РЦЕПИ= I U
8. Определить общее падение напряжения U на последовательном соединении приемников энергии по закону Кирхгофа: U= U1+ U2.
9. Сравнить полученное значение U с измеренным
10. Ответить на контрольные вопросы
11. Сделать вывод.
Ответ

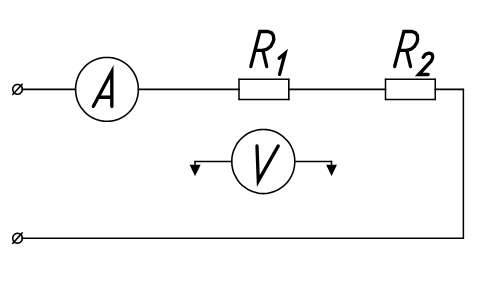

Рис 4.1 Схема для исследования цепи
с последовательным соединением резисторов
Сопротивление участков цепи для напряжения питания +9В
R1= U1/I1=6/0,72=8,333Ом,
R2= U2/I2=3/0,72=4,167Ом
Сопротивление участков цепи для напряжения питания +12В
R1= U1/I1=8/0,93=8,333Ом,
R2= U2/I2=4/0,96=4,167Ом
Эквивалентное сопротивление участка цепи
RЭКВ = R1+ R2=8,333+4,167=12,5Ом
Падение напряжения для напряжения питания +9В
...
