Условие:

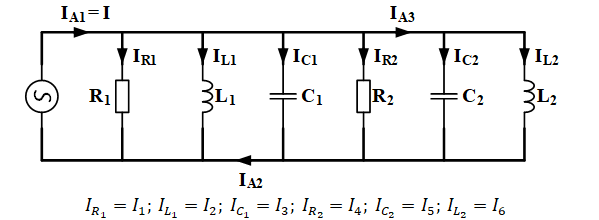

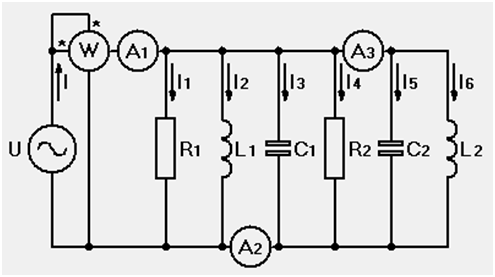

Представлена схема параллельного соединения элементов, подключенная к источнику переменного тока (рис. 1).

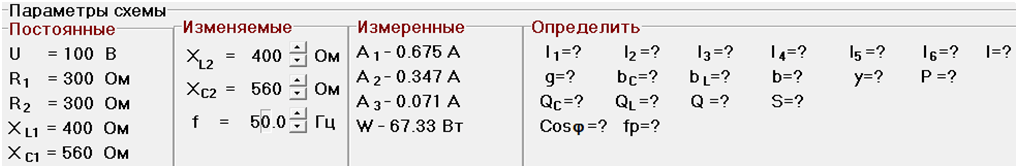

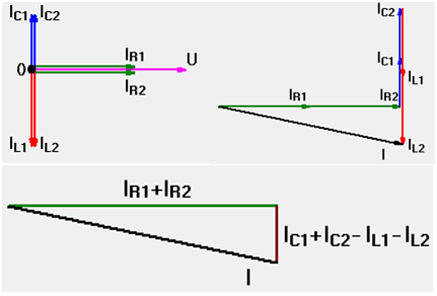

Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами

Добиться режима резонанса в электрической цепи. Для этого необходимо изменять частоту (в изменяемых параметрах схемы).

Сопротивление ёмкости и индуктивности не трогать.

Контролировать наступление режима резонанса по векторной диаграмме сложения векторов (вторая диаграмма).

В режиме резонанса треугольник векторов вырождается в прямую линию.

Добившись режима резонанса рассчитать параметры схемы и нарисовать все три диаграммы.

Решение:

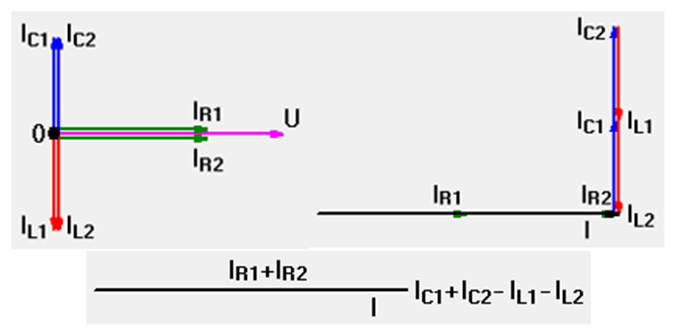

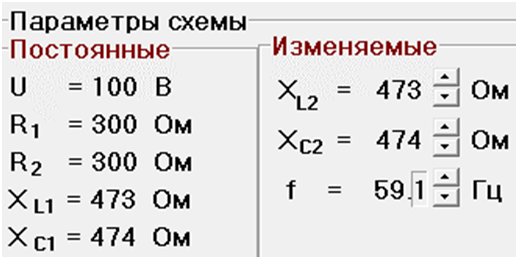

Рисунок 2 Параметры цепи в условиях резонанса и векторные диаграммы

Вычислим частоту резонанса, для этого рассчитаем величины индуктивностей и емкостей.

Угловая частота:
