Представлена схема параллельного соединения элементов, подключенная к источнику переменного тока (рис. 1). Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами

Дата добавления: 10.01.2025

Условие задачи

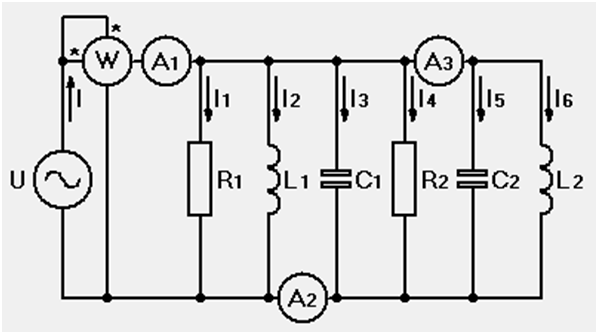

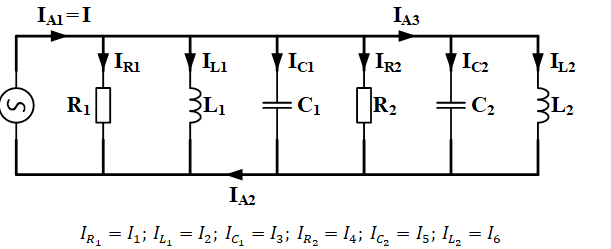

Представлена схема параллельного соединения элементов, подключенная к источнику переменного тока (рис. 1).

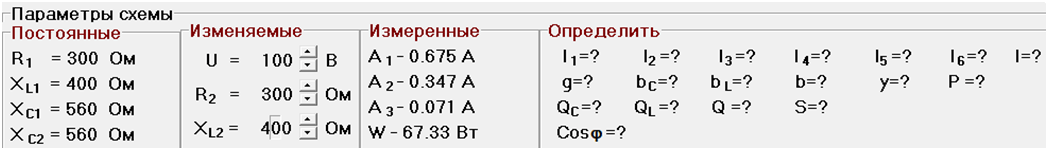

Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами

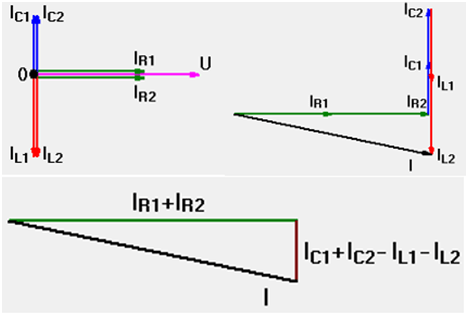

Первая диаграмма показывает все векторы.

Вторая – сложение векторов, а третья показывает результирующий треугольник.

Используя представленные данные рассчитать параметры схемы и построить все три диаграммы.

Ответ

Общая активная проводимость цепи (величина обратная активному сопротивлению), равная арифметической сумме активных проводимостей всех ветвей:

Общая индуктивная проводимость цепи (величина обратная индуктивному сопротивлению), равная арифметической сумме индуктивных проводимостей всех ветвей:
