Представлена схема параллельного соединения элементов, подключенная к источнику переменного тока (рис. 1).Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами

Дата добавления: 10.01.2025

Условие задачи

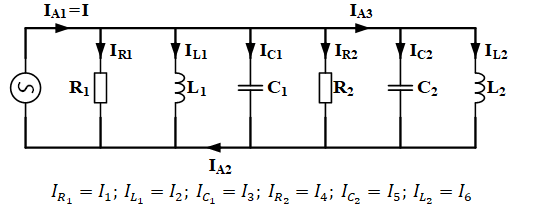

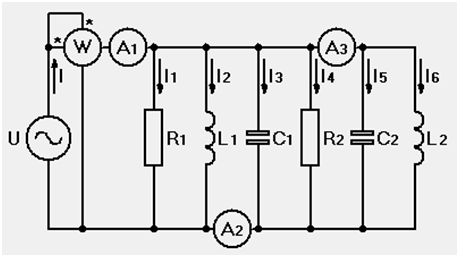

Представлена схема параллельного соединения элементов, подключенная к источнику переменного тока (рис. 1).

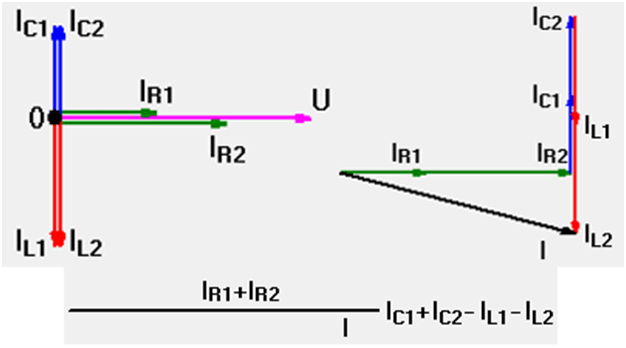

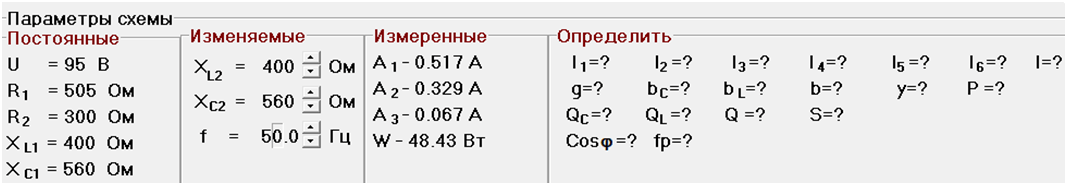

Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами

Добиться режима резонанса в электрической цепи.

Для этого необходимо изменять частоту тока (в изменяемых параметрах).

Сопротивления индуктивности и ёмкости не трогать.

Контролировать наступление режима резонанса по векторной диаграмме сложения векторов (вторая диаграмма).

В режиме резонанса треугольник векторов вырождается в прямую линию.

Добившись режима резонанса рассчитать параметры схемы и нарисовать все три диаграммы.

Ответ

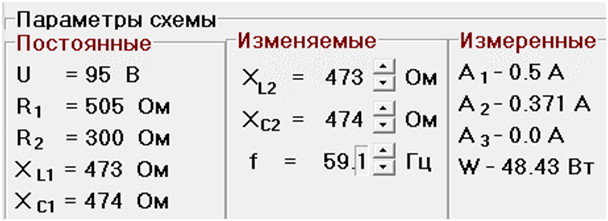

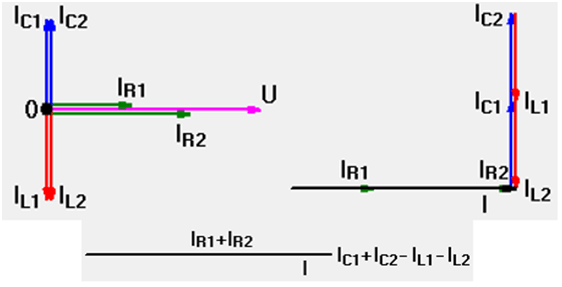

Рисунок 2 Параметры цепи в условиях резонанса и векторные диаграммы

Расчет индуктивностей и емкостей:

Потяни
