Условие:
Представлена схема последовательного соединения элементов, подключенная к источнику переменного тока (рис. 1).

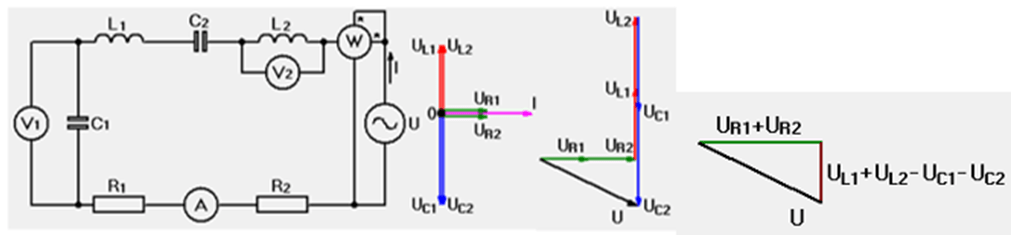

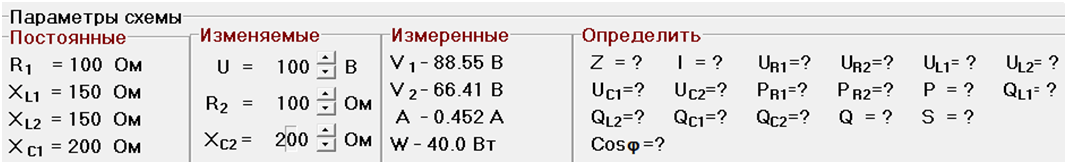

Рисунок 1 – Заданная схема цепи с параметрами цепи и векторными диаграммами
Первая диаграмма показывает все векторы.
Вторая – сложение векторов, а третья показывает результирующий треугольник.
Используя представленные данные рассчитать параметры схемы и построить все три диаграммы.
Решение:

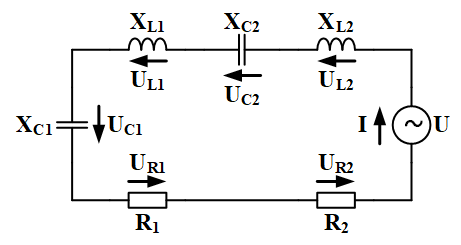

Рисунок 2 Схема цепи без измерительных приборов
Цепь переменного тока включает в себя и активные сопротивления, и емкости, и индуктивности.
Полное сопротивление (Z) это векторная сумма всех сопротивлений: активного, емкостного и индуктивного.
Общее активное сопротивление, равное арифметической сумме всех активных сопротивлений, входящих в неразветвленную цепь:
