При измерении частоты синусоидального напряжения по методу фигур Лиссажу напряжение известной частоты было подано на вход Y, а неизвестной – на вход X осциллографа.

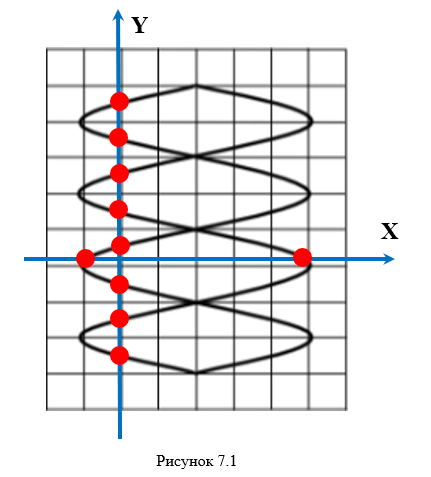

Данная осциллограмма в виде фигуры Лиссажу получена во втором режиме работы осциллографа в режиме сравнения. Измерение частоты в этом режиме производится методом линейной синусоидальной развертки.

По виду интерференционной фигуры можно определить отношение между Для этого через изображение фигуры проводим вертикальную (ось Y) и горизонтальную (ось Х) линии так, чтобы они не пересекали узлы фигуры...
