При t = 0 в цепи замыкается (размыкается) ключ К. Найти независимые начальные условия, составить уравнения состояния. Для t > 0 найти иC и iL использовав аналитическое решение уравнений состояния, а также численное — по методу Эйлера.

«При t = 0 в цепи замыкается (размыкается) ключ К. Найти независимые начальные условия, составить уравнения состояния. Для t > 0 найти иC и iL использовав аналитическое решение уравнений состояния, а также численное — по методу Эйлера.»
  • Электроника, электротехника, радиотехника

Условие:

При t = 0 в цепи замыкается (размыкается) ключ К. Найти независимые начальные условия, составить уравнения состояния.  Для t > 0 найти иC и iL использовав аналитическое решение уравнений состояния, а также численное — по методу Эйлера. Затем найти uL и iC, использовав уравнения связи, и провести проверку полученных результатов (по ВАХ накопителей).

Цепь: 116 – ИН u1 = 1; 212 – R2 = 1; 323 – C = 0.5; 435 – K, размыкается;

556 – R5 = 1; 634 – L = 1; 746 – R7 = 1;  846 – ИT i8 =4.

Решение:

1. По заданным параметрам составляем расчетную схему цепи.

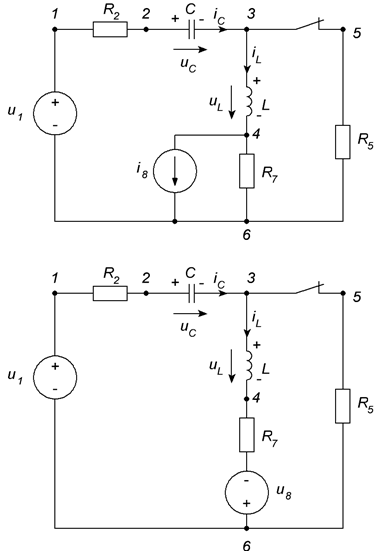

Рисунок 1. Заданная схема цепи.

Для упрощения расчетов в исходной схеме преобразовываем источник тока в эквивалентный источник напряжения:

2. Оп...
