Условие задачи
При внезапном трехфазном коротком замыкании (КЗ) в точке К2 исходной схемы №1 определить периодическую составляющую тока в начальный момент времени – Iп0.
Ответ
Параметры элементов:
Трансформаторы Т1, Т2: Sн=32 МВ∙А, Uвн/Uнн=117,87/6,3 кВ, uк=10,5%.
Синхронный генератор G1,G3: Рн=30 МВт, Uн=6,3 кВ, cos=0,8, r∙10-3=3,2 о.е., xd" =0,14, x2=0,17, Р(0)/Рн=0,85.
Система C: Sном=6000 МВ∙А, xс(ном) =0,8.
Линии электропередачи W1: L=50 км, х=0,4 Ом/км, r=0,13 Ом/км.
Нагрузка НГ1, НГ3: Sн=50 МВ∙А.
Расчет тока короткого замыкания в именованных единицах

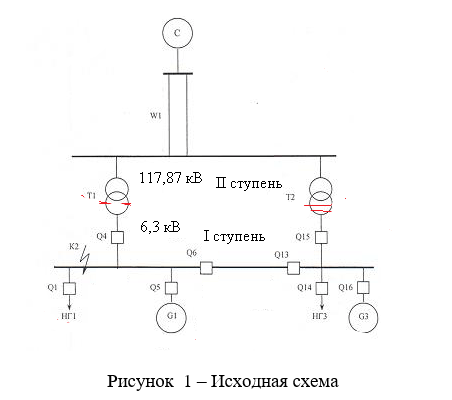

Составляем схему за...
