Условие задачи

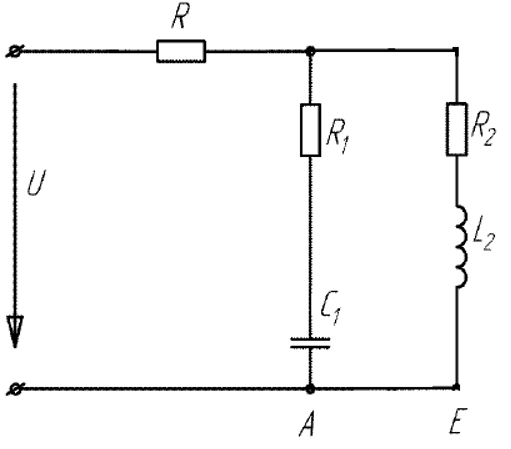

При заданных значениях действующего напряжения U=220 В и частоте напряжения источника f = 50 Гц определить графоаналитическим методом:
1) действующее значение токов в ветвях;
2) действующие значения активной, реактивной и полной мощностей;
3) проверить правильность расчета по балансу мощностей.
По полученным данным построить векторные диаграммы токов и напряжений.

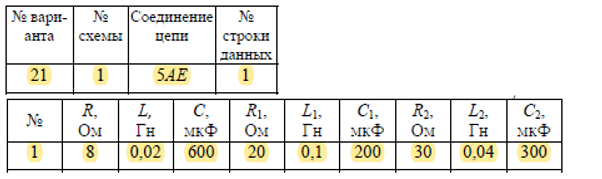

Исходные данные.
R=8 Ом
R1=20 Ом
R2=30 Ом
C1=200 мкФ
L2=0.04 Гн
Ответ
1. Определяем индуктивные и емкостные сопротивления цепи.
2. Произвольно задаемся величиной и направлением вектора действующего напряжения между узлами а и б схемы.
Пусть U'ab = 100 В
3. Определяем модули векторов токов I1 , I2:
